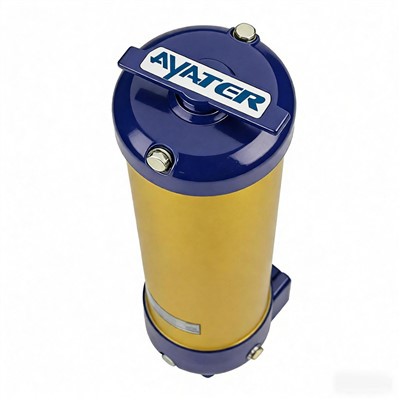

La série Ayater UR619 est un filtre de ligne de retour de grande capacité-avec une géométrie de style Athalon-. Il intègre un chemin d'écoulement d'entrée-vers-et un support résistant aux contraintes-, offrant un contrôle avancé de l'envasement et une protection anti-statique pour maintenir une propreté optimale des fluides ISO dans les systèmes hydrauliques à haut-débit.
Dans les circuits hydrauliques industriels critiques, le maintien de l’intégrité des fluides est primordial. LeSérie Ayater UR619est une solution de remplacement haut de gamme pour les filtres de conduite de retour à haut-débit. Conçu avec des technologies exclusives-Technologie résistante au stress (SRT), ces éléments sont spécialement conçus pour résister aux rigueurs du flux cyclique et des conditions de-démarrage à froid, garantissant ainsi que votre système respecte ou dépasse systématiquementCodes de propreté ISO 4406. En choisissant celui d'AyaterRemplacement UR619, vous investissez dans une durée de vie prolongée des composants et dans une formation réduite de vernis.
L'UR619 est conçu pour une filtration à volume élevé-avec une perte de pression minimale. Vous trouverez ci-dessous les spécifications complètes de la série Ayater UR619 :
| Paramètre technique | Détails des spécifications | |
|---|---|---|
| Série de produits | UR619 Conduite de retour à haut débit- | |
| Configuration du flux | De l'intérieur-vers-de l'extérieur (de l'intérieur-vers-de l'extérieur) | |
| Média filtrant | Fibre de verre inorganique avec maillage anti-statique | |
| Efficacité de filtration | 𝛽𝑥(𝑐) Supérieur ou égal à 2000 (Note absolue) | |
| Cotes en microns disponibles | 3µm, 7µm, 12µm, 25µm | |
| Débit de fonctionnement maximum | 835 L/min (220 gpm US) | |
| Pression de fonctionnement maximale | 28 bars (400 psi) | |
| Indice de pression de fatigue | 0-28 bar (1 million de cycles) | |
| Options de matériaux de joint | Fluorocarbone (Viton), Nitrile (Buna-N) | |
| Construction du capuchon d'extrémité | Corrosion-Polymère/Acier résistant | |
| Fissuration de la vanne de dérivation | 1,7 bar (25 psid) ou 4,5 bar (65 psid) |
Support anti--dissipatif statique :LeFiltre UR619utilise des couches conductrices spécialisées pour empêcherdécharge électrostatique (ESD), qui est la principale cause d’oxydation de l’huile et d’accumulation de vernis dans les fluides hydrauliques modernes.
Contrôle supérieur du limon :Avec un rapport bêta élevé (𝛽 supérieur ou égal à 2000), ces éléments capturent les fines particules de « limon » qui contournent généralement les filtres standards, protégeant ainsi les vannes proportionnelles et les pompes sensibles.
Conception du flux entrant-vers- :Notre chemin d'écoulement interne-vers-externe unique garantit que tous les contaminants piégés restent à l'intérieur de l'élément pendant le remplacement, empêchant ainsi la "pluie de saleté" de re-contaminer le réservoir.
Intégrité du sceau de style Cajon- :Doté d'une interface d'étanchéité haute-performances, l'UR619 garantit une fuite de dérivation nulle, même en cas de vibrations et de dilatations thermiques extrêmes.
UR619-Références croisées et numéros de pièces
Ayater propose des remplacements-à ajustement direct pour tousUE619éléments de la série utilisés dans les boîtiers UR619 :
UR619Z(Conduite de retour standard de 400 psi)
UR619H(Versions à repliement élevé-pour circuits spécialisés)
Longueurs standards :20 pouces (UR619F20) et 40 pouces (UR619F40)
L'équipement a été évalué conformément aux directives établies dans la directive européenne sur la pression 97/23/CE et a été classé selon les bonnes pratiques d'ingénierie SEP. Convient pour une utilisation avec des fluides des groupes 1 et 2 uniquement. Consultez le service commercial pour connaître l'adéquation d'autres groupes de gaz fluides.
La chute de pression dans le boîtier est directement proportionnelle à la densité.
Garde les fluides le plus propre, le plus longtemps et pour la plus grande valeur
Fournit une protection cohérente et fiable des composants du système pendant toute la durée de vie de l'élément filtrant.
Atteint et maintient rapidement la propreté requise du système de fluides
Offre une capacité de filtre maximale dans le plus petit encombrement
Empêche les décharges électrostatiques d'endommager votre filtre et de dégrader votre fluide
Pour les nouvelles installations, sélectionnez un numéro de pièce complet dans chaque section ci-dessous
| Tableau A |
| Options de ports et de longueur |
| Tableaux 1, 2 et 3 |
| CA3220Z |
| CA3240Z |
| CC3220Z |
| CC3240Z |
| CD3220Z |
| CD3240Z |
| CD4020Z |
| CD4040Z |
| CF3220Z |
| CF3240Z |
| CF4020Z |
| CF4040Z |
| Code | Style de port |
| A | Filetage droit SAE J1926 |
| C | Filetages BSP ISO 228 |
| D | Bride J518C code 61 |
| F | Bride fendue ISO 6162 |
| Code | Style de port |
| 32 | 2" nominal |
| 40 | 2 ½" nominal |
| Code | Longueur et matériau du joint |
| 20Z | Longueur nominale de 20", joints en fluorocarbone |
| 40Z | Longueur nominale de 40", joints en fluorocarbone |
| Code | Vanne de dérivation et type de service |
| A | Vanne de dérivation 1,7 bard (25 psid), service de couvercle |
| G | Vanne de dérivation 4,5 bard (65 psid), service de couvercle |
| N | Pas de vanne de dérivation |
